KS-4W485N-T-DC
2024年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
RS232C⇔4線式RS485変換器(DC10~25V仕様)
【両側端子台小型変換器】
端子台3P(M3ﾈｼﾞ)⇔端子台6P(M3ﾈｼﾞ)
| 型式 | KS-4W485N-T-DC |
| 価格 | 25,300円(税込)(本体:23,000円+消費税) |
| ダウンロード |
|
パンフレット(0.2MB)製品概要
・『RS232C⇔4線式RS485(全二重)変換ユニット (DC10〜25V) 端子台3P(M3ﾈｼﾞ)⇔端子台6P(M3ﾈｼﾞ)』
・RS232Cで出力されるデータを4線式RS485(全二重)信号へ双方向で変換するコンバージョンユニットです。
・パソコン(RS232C)と4線式RS485で出力される機器との接続をするためのインターフェースコンバーターとしても使えます。
・名刺サイズ小型・軽量タイプです。
・最大1.2kmの長距離通信が可能 です。(総延長距離)
・動作電源はDC10Vから25Vまでの広範囲の電圧に対応しました。２極端子台を装備しています。
・信号接続を全て端子台にしました。現場において配線接続がフレキシブルに行えます。
・RS-485信号ラインにESDサプレッサを装備、静電気による破損防止を強化しています。
・終端抵抗のON/OFF は簡単スイッチ切替です。
・制御盤固定用に取り付け金具をオプションで準備しています。
・Modbus利用可能です。
・RS232Cで出力されるデータを4線式RS485(全二重)信号へ双方向で変換するコンバージョンユニットです。
・パソコン(RS232C)と4線式RS485で出力される機器との接続をするためのインターフェースコンバーターとしても使えます。
・名刺サイズ小型・軽量タイプです。
・最大1.2kmの長距離通信が可能 です。(総延長距離)
・動作電源はDC10Vから25Vまでの広範囲の電圧に対応しました。２極端子台を装備しています。
・信号接続を全て端子台にしました。現場において配線接続がフレキシブルに行えます。
・RS-485信号ラインにESDサプレッサを装備、静電気による破損防止を強化しています。
・終端抵抗のON/OFF は簡単スイッチ切替です。
・制御盤固定用に取り付け金具をオプションで準備しています。
・Modbus利用可能です。

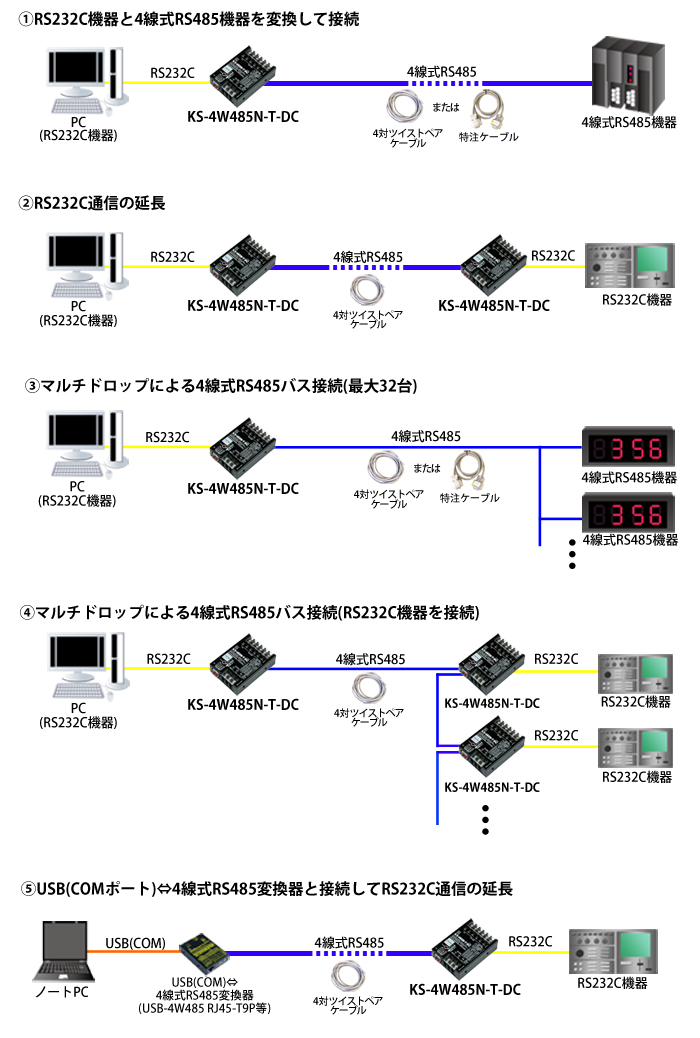

【接続例】
製品仕様
| 製品名 |
RS232C⇔4線式RS485変換器(DC10~25V仕様) 【両側端子台小型変換器】 端子台3P(M3ﾈｼﾞ)⇔端子台6P(M3ﾈｼﾞ) |
| 型式 | KS-4W485N-T-DC |
| コネクタ | RS232C側：端子台(3P/M3ネジ) RS485側：端子台(6P/M3ネジ) FG端子：M2.6ネジ |
| 電源 | DC10~25V |
| 最大 伝送速度 |
38.4k |
| 送受信切換 ボーレート 手動設定 (bps) |
初期設定は* 1200、2400、4800、*9600、19.2k、38.4k →設定可能ボーレート機種別一覧 |
| 対応OS | OSに依存しない |
| RoHS | RoHS10物質対応 |
| 寸法 | 57.6(W)x80.6(D)x21.6(H)mm (突起物含まず) |
| 重量 | 150g |
| JANコード | 4571149664577 |
| 付属品 | ・マニュアル |
ピンアサイン
■RS232C側コネクタ
[端子台入出力]
・M3ネジ端子台
| ピン番号 | 方向 | 信号名称 |
| 1 | 出力 | TXD |
| 2 | 入力 | RXD |
| 3 | - | GND |
■4線式RS485側コネクタ
[端子台入出力]
・M3ネジ端子台
| ピン番号 | 方向 | 信号名称 | 備考 |
| 1 | 出力 | TXD+ | ＋－でツイストしているケーブルを使用 |
| 2 | 出力 | TXD- | |
| 3 | - | GND | |
| 4 | 入力 | RXD+ | ＋－でツイストしているケーブルを使用 |
| 5 | 入力 | RXD- | |
| 6 | - | GND |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
オプション
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
 1,760円 (税込) |
U型取付金具 |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径6.2φ 屋内用(550円/m) |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.54mm/撚線/外径：7mm 屋外用：(850円/m) |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径：10.0±3mm 屋外用：(850円/m) |
 |
RS232C/RS422/RS485/4線式RS485特注ケーブル 屋内用：8,500円+(550円/m)〜 屋外用：8,500円+(850円/m)〜 コネクタ指定 |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ｵｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ﾒｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン⇔端子台変換ユニット Dsub9ピン中継コネクタ端子台 RS232C信号チェッカー Dsub9ピン(ｵｽ)⇔Dsub9ピン(ﾒｽ)⇔端子台9ピン |
