RS485をスター接続する RS485絶縁リピーターハブ 新発売

SS-485iRP-STAR-ADP

SS-485iRP-STAR-3PT-ADP
ACアダプタ仕様

SS-485iRP-STAR-AC

SS-485iRP-STAR-3PT-AC
AC90~250V仕様

SS-485iRP-STAR-DC

SS-485iRP-STAR-3PT-DC
DC10~32V仕様

RS485絶縁3ポートリピーターハブの登場です。 RS485 通信において各デバイスはバス型のネットワークに配置されなければなりません。しかしながらバス型のネットワークはレイアウトの自由度が低く、配線の無駄が多くなってしまう場合があります。本機を接続するとスター型のネットワークにも対応でき、レイアウトの自由度が上がります。

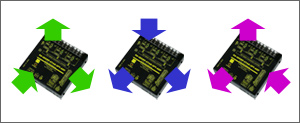

ハブ機能

3つのポートのうち、ある1つのポートから受信したデータを他の2つのポートに送信します。
※同時に複数のポートから受信すると正しく動作しません。

RS485ハブ機能

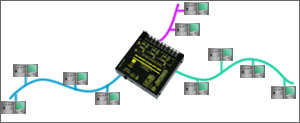

RS485スター接続

複数の独立したRS485ネットワークをスター型に配線できます。本機がネットワークの末端に配
置される場合はディップスイッチにて各ポート単位で終端抵抗を設定する事が出来ます。

RS485スター接続

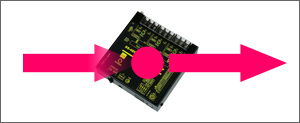

リピーター機能

RS485信号を再整形し送信するリピーター機能があるため、中継器としても利用可能です。

リピーター機能

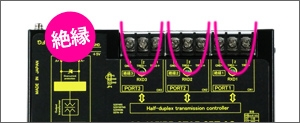

絶縁仕様

各ポート間は電気的に絶縁されています。ネットワークが本機を介する事でネットワークを電気的に絶縁することが可能です

絶縁仕様

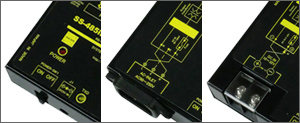

3種類の電源仕様

ACアダプタ仕様、AC90~250V仕様、DC10~32V仕様の3種類の電源をご用意しました。

3種類の電源仕様




信頼の日本製

全品日本国内の工場にて製造しています。

Made In Japan



製品スペック

製品名 SS-485iRP-STAR-3PT-ADP SS-485iRP-STAR-3PT-AC SS-485iRP-STAR-3PT-DC
価格 65,000円(税別) 67,000円(税別) 67,000円(税別)
RS485
全ポート共通
ポート数 3ポート
最大伝送速度 115,200bps
最大伝送距離 1.2Km
最大接続台数 自機と含め32 台(入力抵抗12kΩ),256 台(入力抵抗96kΩ)
接続コネクタ M3端子台(3P)
入力電源 ACアダプタ(付属) ・AC90~250V
・AC アダプタ(オプション)
・DC10〜32V
・AC アダプタ(オプション)
動作温度・湿度範囲 -20~70℃, 30~80%(結露なし)
保存温度・湿度範囲 -20~80℃, 5~85%(結露なし)
外形寸法(突起物含まず 101.4(幅) X101(奥行) X 28.1(高)mm
(突起部含まず)
140.4(幅) X101(奥行) X 28.1(高)mm
(突起部含まず)
重量 約315g 約440g 約425g
付属品 ・ACアダプタ
・マニュアル
・AC 電源ケーブル
・マニュアル
・マニュアル
オプション ・DINレール対応取付金具(SSTK-04)
・各種ケーブル
・DINレール対応取付金具(SSTK-04)
・各種ケーブル
・ACアダプタ

マニュアル・パンフレット

USB-232C-232TW5-AC-Uマニュアル
SS-485iRP-STAR-3PT-ADP
マニュアルダウンロード(PDF)

USB-232C-232TWx-AC-Uマニュアル
SS-485iRP-STAR-3PT-AC
マニュアルダウンロード(PDF)

USB-232C-232TW5-DC-Uマニュアル
SS-485iRP-STAR-3PT-DC
マニュアルダウンロード(PDF)

USB-HUBV3-14P-20A パンフレット
SS-485iRP-STAR-3PTシリーズ
パンフレットダウンロード(PDF)



無料お試し

全品無料でお試しいただけます。詳細は下記ページをご参照ください。

無料お試しについて


ご購入

ご注文書をFAXにて送付してください。
全国の販売代理店様経由でのご購入も可能です。詳細は下記ページをご参照ください。

ご購入方法について
