USB-HOD4-TO1-HID2012年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
USB(HID) バーコードリーダー 4統合器(ACアダプタ仕様)
USB(Aタイプ)X4⇒USB(Bタイプ)X1
| 型式 | USB-HOD4-TO1-HID |
| 価格 | 35,750円(税込)(本体:32,500円+消費税) |
| ダウンロード |
|
パンフレット(0.2MB)製品概要
・『USB(HID)バーコードリーダー4：1統合ユニット 』
・バーコードリーダーの機種によっては正常に動作しない場合もございます。事前に貸出器でご検証下さい。
・USB ハブでは不可能な、ポート単位のデータを保持したままデータを統合
・USB HID キーボードとして動作するのでドライバーのインストールが不要
・接続するPC のOS を選びません
・バーコードリーダーを接続するポートひとつひとつに独立したバッファを持ち、統合コントローラーがひとつずつ取り出して出力するため、データが混ざり合うことがありません。
・標準的なUSB キーボードとして動作するためにドライバーをインストール必要がありません。そのため接続する機器のOS を選びません。
・PC と本機、バーコードリーダーを接続して入力するアプリケーションを起動し、バーコードをスキャンするだけです。キーボード入力が可能なアプリケーションならどれでも使用可能です。
[動作検証済みバーコードリーダー]
Akon:FS-9800
Busicom:BC-BR900L-W
Denso-Wave:AT27Q-SB + BA11-RKU
Denso-Wave:GT20Q-SM
FKSystem:KC-3200ZB
FKSystem:KC-5200ZB
FKSystem:TS-5300
Honeywell:1900GSR-2
I-O DATA:BR-CCD/TSW
KEYENCE:HR-100
Mindeo:MP168
Opticon:OPI-2201
Symbol:DS6707-SR20007ZZR
Tera:Model 1100
Zebex:Z-3010
Zebex:Z-3110
※2022年9月現在
[USB-HOD4-HIDシリーズ 動作条件セットアップ表]
RS-232C出力の通信条件等を変更するためのセットアップ表です。
印刷してご利用ください。
・バーコードリーダーの機種によっては正常に動作しない場合もございます。事前に貸出器でご検証下さい。
・USB ハブでは不可能な、ポート単位のデータを保持したままデータを統合
・USB HID キーボードとして動作するのでドライバーのインストールが不要
・接続するPC のOS を選びません
・バーコードリーダーを接続するポートひとつひとつに独立したバッファを持ち、統合コントローラーがひとつずつ取り出して出力するため、データが混ざり合うことがありません。
・標準的なUSB キーボードとして動作するためにドライバーをインストール必要がありません。そのため接続する機器のOS を選びません。
・PC と本機、バーコードリーダーを接続して入力するアプリケーションを起動し、バーコードをスキャンするだけです。キーボード入力が可能なアプリケーションならどれでも使用可能です。
[動作検証済みバーコードリーダー]
Akon:FS-9800
Busicom:BC-BR900L-W
Denso-Wave:AT27Q-SB + BA11-RKU
Denso-Wave:GT20Q-SM
FKSystem:KC-3200ZB
FKSystem:KC-5200ZB
FKSystem:TS-5300
Honeywell:1900GSR-2
I-O DATA:BR-CCD/TSW
KEYENCE:HR-100
Mindeo:MP168
Opticon:OPI-2201
Symbol:DS6707-SR20007ZZR
Tera:Model 1100
Zebex:Z-3010
Zebex:Z-3110
※2022年9月現在
[USB-HOD4-HIDシリーズ 動作条件セットアップ表]
RS-232C出力の通信条件等を変更するためのセットアップ表です。
印刷してご利用ください。

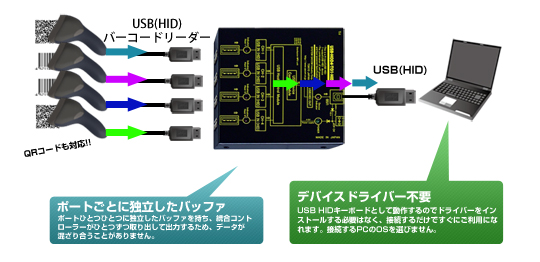

【接続例】
製品仕様
| 製品名 |
USB(HID) バーコードリーダー 4統合器(ACアダプタ仕様) USB(Aタイプ)X4⇒USB(Bタイプ)X1 |
| 型式 | USB-HOD4-TO1-HID |
| コネクタ | 入力(COMMON)側：USB A タイプX4 出力側：USB B タイプX1 FG端子：M3ネジ |
| 電源 | ・ACアダプタ(付属/出力電圧：DC5V-2A/入力電圧：AC100V-240V/センタープラス/プラグ：EIAJ-2) |
| 外部電源出力 | 入力側USB(CH-1〜CH-4)からDC5V供給 |
| 対応OS | OSに依存しない |
| RoHS | RoHS10物質対応 |
| 寸法 | 101(W)x101(D)x24(H)mm (突起物含まず) |
| 重量 | 300g |
| JANコード | 4571149660999 |
| 付属品 | ・マニュアル ・AC アダプター ・USB ケーブル(A-Bタイプ/1.8m) 1本 |
| その他 | 【関連製品】 ・USB(HID)バーコードリーダー1:2分配器「USB-HOB2-HID」 ・USB(HID)バーコードリーダー4:2統合/分配器[シリアル変換出力タイプ]「USB-HOD4-HID-COM-ADP」 ・RS232Cバーコードリーダー1:2分配器「SS-232C-NPSK2-B」 |
オプション
 1,100円 (税込) |
L型取付金具(ステンレス仕様) L型・2枚1組・ビス4本 |
 1,540円 (税込) |
L型取付金具 L型・2枚1組・ビス4本 |
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
付属品追加購入
 2,310円(税込) |
ACアダプター ・入力電圧：AC100V-240V ・出力電圧： 5V-2A ・極性：センタープラス ・ケーブル長：1.8m ・プラグ：外形4.0mm 内径1.7mm(EIAJ-2) |
