SS-LAN-485i-T6P2016年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
LAN⇔RS485変換器(ACアダプタ仕様)【絶縁タイプ】
【現場工事に便利なM3ﾈｼﾞ端子台小型変換器】
RJ45⇔端子台6P(M3ﾈｼﾞ)
| 型式 | SS-LAN-485i-T6P |
| 価格 | 39,820円(税込)(本体:36,200円+消費税) |
| ダウンロード |
|
パンフレット(0.4MB)
ソフトウェア対応OS
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Server 2008(32/64bit)
製品概要
・2線式RS485機器をLAN(Ethernet)経由で接続する変換ユニットです。Windows PCから仮想COMポートとして、またTCP/IPソケット通信、TelnetなどによりRS485機器と双方向に通信を行うことができます。
・これまでRS485機器と直接接続していたシステムは、仮想COMデバイスドライバー(※)をインストールすることで、接続する機器やソフトウェアを変更することなく、LAN経由で遠隔通信を行えるようになります。必要なデバイスドライバー(※)がCD-ROMとして付属します。※Windows用
・Windows以外のシステムからLAN接続する場合は、TCP/IPソケット通信やTelnet接続を行うことで、RS485機器と通信を行うことができます。
・RS485コネクターは、現場工事が便利なM3ネジ6P端子台を装備しています。
・本ユニットを2台使用し、RS485機器同士の通信をLAN経由で延伸、遠隔地接続することができます(シリアル・トンネリング機能)。
・RS485通信条件やLAN設定をWindowsアプリケーション、webブラウザー、RS-485ポート経由と多彩な方法で設定が可能です。
・これまでRS485機器と直接接続していたシステムは、仮想COMデバイスドライバー(※)をインストールすることで、接続する機器やソフトウェアを変更することなく、LAN経由で遠隔通信を行えるようになります。必要なデバイスドライバー(※)がCD-ROMとして付属します。※Windows用
・Windows以外のシステムからLAN接続する場合は、TCP/IPソケット通信やTelnet接続を行うことで、RS485機器と通信を行うことができます。
・RS485コネクターは、現場工事が便利なM3ネジ6P端子台を装備しています。
・本ユニットを2台使用し、RS485機器同士の通信をLAN経由で延伸、遠隔地接続することができます(シリアル・トンネリング機能)。
・RS485通信条件やLAN設定をWindowsアプリケーション、webブラウザー、RS-485ポート経由と多彩な方法で設定が可能です。
【接続例】
製品仕様
| 製品名 |
LAN⇔RS485変換器(ACアダプタ仕様)【絶縁タイプ】 【現場工事に便利なM3ﾈｼﾞ端子台小型変換器】 RJ45⇔端子台6P(M3ﾈｼﾞ) |
| 型式 | SS-LAN-485i-T6P |
| コネクタ | Ethernet側：RJ45 RS485側：端子台(6P/M3ネジ) FG端子：M2.6ネジ |
| 電源 | ACアダプタ(付属/出力電圧：DC5V-2A/入力電圧：AC100V-240V/センタープラス/プラグ：EIAJ-2) |
| 最大 伝送速度 |
115.2kbps |
| 送受信切換 ボーレート 手動設定 (bps) |
300、600、1200、2400、4800、9600、19.2k、38.4k、57.6k、115.2k |
| 絶縁部 | Ethernet I/Fで絶縁、RS485 I/F で絶縁 |
| 対応OS |
・Windows 10(32bit/64bit) ・Windows 8.1(32bit/64bit) ・Windows 8(32bit/64bit) ・Windows 7(32bit/64bit) ・Windows Server 2008(32/64bit) |
| RoHS | RoHS10物質対応 |
| 寸法 | 57.6(W)X80.6(D)X27.9(H)mm(突起物含まず) |
| 重量 | 145g |
| JANコード | 4571149666663 |
| 付属品 | ・マニュアル ・インストールマニュアル ・付属CD ・LANケーブル ・ACアダプター(ADPT-R/入力電圧：AC100V-240V/出力電圧：DC5V-2A/極性：センタープラス) |
| その他 | ・シリアルトンネリング設定に関する資料 ・シリアルトンネリングキット |
ピンアサイン
■LAN(Ethernet)側コネクタ
[RJ45入出力]
| 端子番号 | 信号名称 | 入出力 |
| 1 | TX+ | 送信データ+ |
| 2 | TX- | 送信データ- |
| 3 | RX+ | 受信データ+ |
| 4 | NC | 未使用 |
| 5 | NC | 未使用 |
| 6 | RX- | 受信データ- |
| 7 | NC | 未使用 |
| 8 | NC | 未使用 |
| シールド | FG | フレームGND |
■RS485側コネクタ
[端子台6P入出力]
・M3ネジ端子台
| ピン番号 | 入出力 | 名称 | 信号機能 |
| 1 | 入出力 | TRDi+ | 差動+ 送受信データ |
| 2 | 入出力 | TRDi- | 差動- 送受信データ |
| 3 | - | GNDi | シグナルGND |
| 4 | 入出力 | TRDi+ | 差動+ 送受信データ |
| 5 | 入出力 | TRDi- | 差動- 送受信データ |
| 6 | - | GNDi | シグナルGND |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
オプション
 1,100円 (税込) |
L型取付金具(ステンレス仕様) KSシリーズ/SS-LANシリーズ小型器対応取付金具 L型・2枚1組・ビス4本 |
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 KSシリーズ/SS-LANシリーズ小型器対応取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
 1,760円 (税込) |
U型取付金具 KSシリーズ/SS-LANシリーズ小型器対応取付金具 U型 |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径6.2φ 屋内用(550円/m) |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.54mm/撚線/外径：7mm 屋外用：(850円/m) |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径：10.0±3mm 屋外用：(850円/m) |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ｵｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ﾒｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン⇔端子台変換ユニット Dsub9ピン中継コネクタ端子台 RS232C信号チェッカー Dsub9ピン(ｵｽ)⇔Dsub9ピン(ﾒｽ)⇔端子台9ピン |
 990円 (税込) |
外部DC電源ケーブル(プラグ外径:4.0mm/EIAJ-2) 1.5m ※SS、USBシリーズはセンター(+)になります。 |
 |
SS-LAN シリアルトンネリングキット 2台のSS-LAN変換器をお客様の設定に合わせて出荷いたします。 現状の機器設定はそのままで、LANネットワーク化が可能です。 |
 8,030円 (税込) |
Ethernet(LAN)遮断器 |
付属品追加購入
 2,310円(税込) |
ACアダプター ・入力電圧：AC100V-240V ・出力電圧： 5V-2A ・極性：センタープラス ・ケーブル長：1.8m ・プラグ：外形4.0mm 内径1.7mm(EIAJ-2) |
【シリアル信号専門情報館(技術部ブログ)関連記事】
・RS232C の DTE や DCE とは
・RS485やRS422を使ってシステム構築したがとてもノイズに弱い、すぐ止まる
・RS485 の シンクロスコープ波形
・RS485の不具合のシンクロスコープ波形
【同じカテゴリの製品】

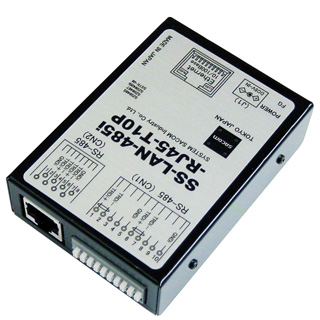

LAN⇔2線式RS485変換器
 |
