SS-LAN-422i-PHCIN-3PS-ADP2020年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
3ch入力⇒LAN/RS422変換器(ACアダプタ仕様)【絶縁タイプ】
【入力方式：光絶縁、非絶縁、無電圧接点、電圧印加(無極性)、オープンコレクタ、オープンドレイン、スイッチ、TTL】
3ch 長距離I/O転送システム[Inputタイプ]
| 型式 | SS-LAN-422i-PHCIN-3PS-ADP |
| 価格 | 60,500円(税込)(本体:55,000円+消費税) |
| ダウンロード |
|
パンフレット(0.3MB)
ソフトウェア対応OS
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Server 2008(32/64bit)
製品概要
・『3ch入力⇒LAN(Ethernet)/RS422変換ユニット【絶縁タイプ】(ACアダプタ仕様)』
・本機は3CHの接点入力状態をLAN(100BASE-TX Ethernet)またはRS-422信号へ逐次変換するユニットです。
・RS-422をご利用の場合は最大伝送距離1.2kmです。
・本機と姉妹品の「LAN/RS-422⇒3CHリレー出力ユニット(SS-LAN-422i-RLSW-3PSシリーズ)」を、LANによるシリアルトンネリングで直結することにより、本機の入力の変化を遠方のリレー出力に変換するシステムを簡単に構築できます。
・入力ビットごとのLEDインジケータにより、入力状態を簡単に目視確認できます。
・入力には【スイッチ等の無電圧接点】や【オープンコレクタ】、【無極性電圧入力】など多くの種類のインターフェースが利用可能なため、さまざまなタイプのセンサーやI/O機器を接続できます。
・本機のLAN信号またはRS-422信号をPCやPLCなどのLANまたはRS-422インターフェースで直接受信することができます。受信したデータの解釈には後述の通信プロトコルを使用する必要があります。
・LANはRJ45コネクター、 RS-422は3種類のコネクター(D-sub9Pメス、RJ45、端子台5P)を装備し、状況に応じて選択できます。
・本機は3CHの接点入力状態をLAN(100BASE-TX Ethernet)またはRS-422信号へ逐次変換するユニットです。
・RS-422をご利用の場合は最大伝送距離1.2kmです。
・本機と姉妹品の「LAN/RS-422⇒3CHリレー出力ユニット(SS-LAN-422i-RLSW-3PSシリーズ)」を、LANによるシリアルトンネリングで直結することにより、本機の入力の変化を遠方のリレー出力に変換するシステムを簡単に構築できます。
・入力ビットごとのLEDインジケータにより、入力状態を簡単に目視確認できます。
・入力には【スイッチ等の無電圧接点】や【オープンコレクタ】、【無極性電圧入力】など多くの種類のインターフェースが利用可能なため、さまざまなタイプのセンサーやI/O機器を接続できます。
・本機のLAN信号またはRS-422信号をPCやPLCなどのLANまたはRS-422インターフェースで直接受信することができます。受信したデータの解釈には後述の通信プロトコルを使用する必要があります。
・LANはRJ45コネクター、 RS-422は3種類のコネクター(D-sub9Pメス、RJ45、端子台5P)を装備し、状況に応じて選択できます。

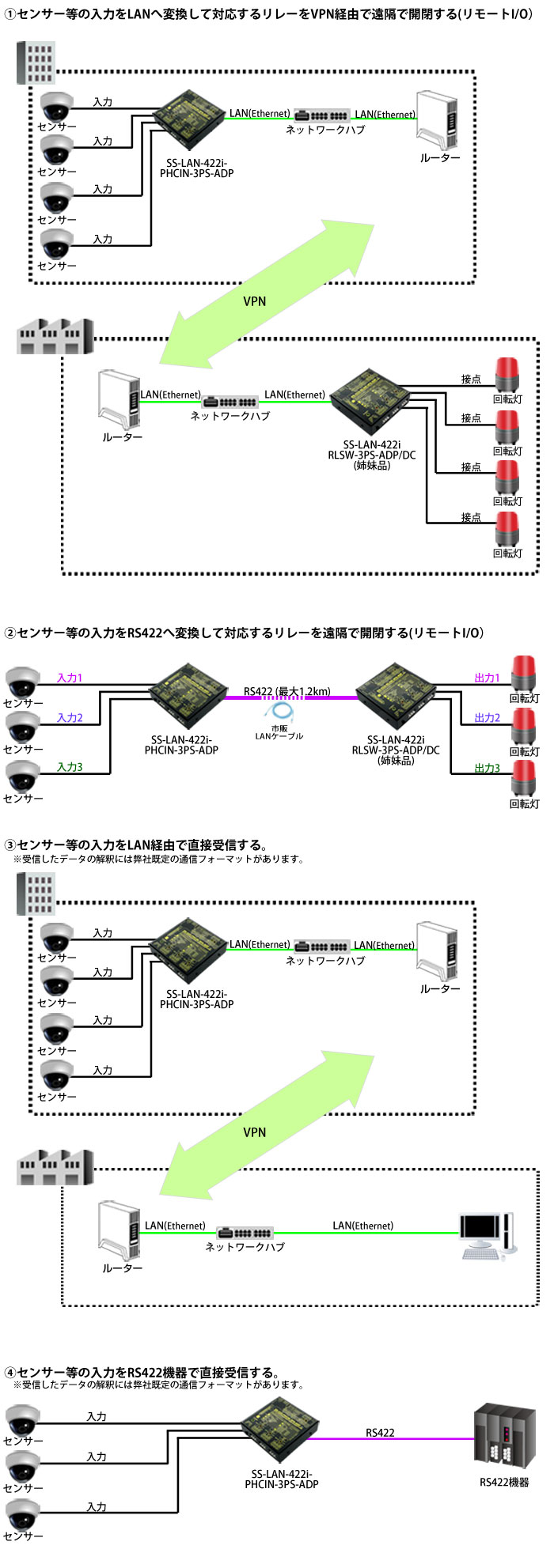

【接続例】
製品仕様
| 製品名 |
3ch入力⇒LAN/RS422変換器(ACアダプタ仕様)【絶縁タイプ】 【入力方式：光絶縁、非絶縁、無電圧接点、電圧印加(無極性)、オープンコレクタ、オープンドレイン、スイッチ、TTL】 3ch 長距離I/O転送システム[Inputタイプ] |
| 型式 | SS-LAN-422i-PHCIN-3PS-ADP |
| コネクタ | ・入力側：スクリューレス端子台(3P)×3 ・LAN(Ethernet)側：RJ45 ・RS422側：Dsub9P(メス/#4-40インチネジ)、端子台(5P/スクリューレス)、RJ45(サコムAタイプ) FG端子：M3ネジ |
| 電源 | ACアダプタ(付属/出力電圧：DC12V-1A/入力電圧：AC100V-240V/センタープラス/プラグ：外径5.5mm) |
| 最大 伝送速度 |
19.2kbps |
| 絶縁部 | 通信部:トランス絶縁 |
| 対応OS |
・Windows 10(32bit/64bit) ・Windows 8.1(32bit/64bit) ・Windows 8(32bit/64bit) ・Windows 7(32bit/64bit) ・Windows Server 2008(32/64bit) |
| RoHS | お問い合わせください |
| 制御線 (CTS/RTS) |
なし |
| 寸法 | 101(W)x101(D)x28(H)mm (突起物含まず) |
| 重量 | 350g |
| JANコード | 4571149667233 |
| 付属品 | ・マニュアル ・ACアダプタ(ADPT-R6/12V) ・インストールマニュアル ・ドライバCD ・LANケーブル |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
オプション
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径6.2φ 屋内用(550円/m) |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径：10.0±3mm 屋外用：(850円/m) |
 |
RS232C/RS422/RS485/4線式RS485特注ケーブル 屋内用：8,500円+(550円/m)〜 屋外用：8,500円+(850円/m)〜 コネクタ指定 |
 |
RS422/4線式RS485 両端RJ45ケーブル(システムサコム機器専用) サコムRJ45コネクタ(サコムAタイプ同士、サコムBタイプ同士)接続用 長さ指定 RJ45 − RJ45 |
 7,150円 (税込) |
RS422/4W485(4線式485)信号結線変換ユニット システムサコム工業(株)製RS422/4線式485機器専用 RJ45コネクタ同士を市販のLANケーブルで接続できるようにする変換ユニット |
 990円 (税込) |
外部DC電源ケーブル(プラグ外形5.5mm) 1.5m ※KSシリーズはセンター(-)になります。 |
付属品追加購入
 2,860円(税込) |
ACアダプター ・入力電圧：AC100V-240V ・出力電圧： 12V-1A ・極性：センタープラス ・ケーブル長：1.6m ・プラグ：外形5.5mm 内径2.1mm |
