SS-4W485i-PHCIN-3PS-AC2020年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
3ch入力⇒4線式RS485変換器(AC90-250V仕様)【絶縁タイプ】
【入力方式：光絶縁、非絶縁、無電圧接点、電圧印加(無極性)、オープンコレクタ、オープンドレイン、スイッチ、TTL】
3ch 長距離I/O転送システム[Inputタイプ]
| 型式 | SS-4W485i-PHCIN-3PS-AC |
| 価格 | 52,800円(税込)(本体:48,000円+消費税) |
| ダウンロード |
|
パンフレット(0.3MB)製品概要
『3ch入力⇒4線式RS485出力変換ユニット(AC90〜250V仕様)』
・3chの入力の状態を4線式RS-485で送信する接点入力装置です。
・伝送距離は1.2kmです。
・入力ビットごとのLEDインジケータにより、入力状態を簡単に目視確認できます。
・入力には【スイッチ等の無電圧接点】や【オープンコレクタ】、【無極性電圧入力】など多くの種類のインターフェースが利用可能で、1入力毎にインターフェースが選択できるため、さまざまなタイプのセンサーやI/O機器を接続できます。
・入力状況は「逐次(40ms毎)伝送」「入力変化時のみ伝送」「要求時のみ伝送」をDIPスイッチで設定することができます。
・姉妹品の4線式RS485リレースイッチユニット「SS-4W485i-RLSW-3PSシリーズ」を市販のLANケーブルで直結することにより、1入力変化に対応する１出力のリレーが即時開閉します。本機の入力の変化を遠方のリレー出力に変換するシステムを簡単に構築できます(リモートI/O)。
・本機の4線式RS485信号をPCやPLCなどの4線式RS485インターフェースで直接受信することができます。※受信したデータの解釈には既定の通信プロトコルを使用する必要があります。
・3種類のコネクター(D-sub9Pメス、端子台5P、RJ45)を装備し、状況に応じて選択できます。
・3chの入力の状態を4線式RS-485で送信する接点入力装置です。
・伝送距離は1.2kmです。
・入力ビットごとのLEDインジケータにより、入力状態を簡単に目視確認できます。
・入力には【スイッチ等の無電圧接点】や【オープンコレクタ】、【無極性電圧入力】など多くの種類のインターフェースが利用可能で、1入力毎にインターフェースが選択できるため、さまざまなタイプのセンサーやI/O機器を接続できます。
・入力状況は「逐次(40ms毎)伝送」「入力変化時のみ伝送」「要求時のみ伝送」をDIPスイッチで設定することができます。
・姉妹品の4線式RS485リレースイッチユニット「SS-4W485i-RLSW-3PSシリーズ」を市販のLANケーブルで直結することにより、1入力変化に対応する１出力のリレーが即時開閉します。本機の入力の変化を遠方のリレー出力に変換するシステムを簡単に構築できます(リモートI/O)。
・本機の4線式RS485信号をPCやPLCなどの4線式RS485インターフェースで直接受信することができます。※受信したデータの解釈には既定の通信プロトコルを使用する必要があります。
・3種類のコネクター(D-sub9Pメス、端子台5P、RJ45)を装備し、状況に応じて選択できます。

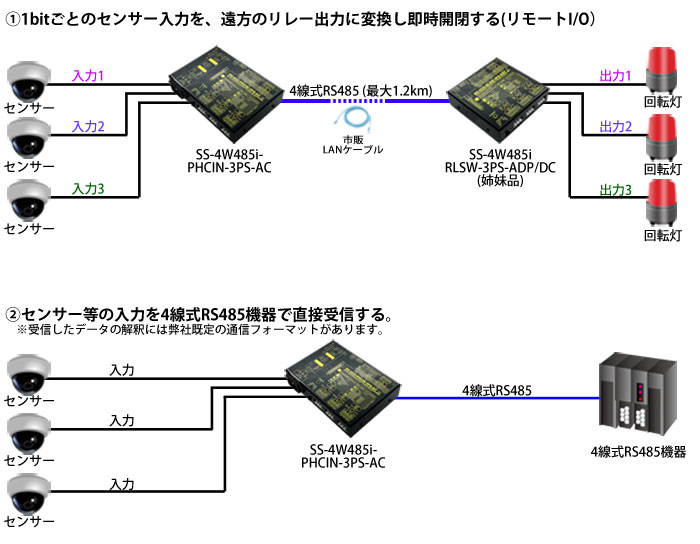

【接続例】
製品仕様
| 製品名 |
3ch入力⇒4線式RS485変換器(AC90-250V仕様)【絶縁タイプ】 【入力方式：光絶縁、非絶縁、無電圧接点、電圧印加(無極性)、オープンコレクタ、オープンドレイン、スイッチ、TTL】 3ch 長距離I/O転送システム[Inputタイプ] |
| 型式 | SS-4W485i-PHCIN-3PS-AC |
| コネクタ | ・入力側：スクリューレス端子台(3P)×3 ・4線式RS485側：Dsub9P(メス/#4-40インチネジ)、端子台(5P/スクリューレス)、RJ45(サコムAタイプ) FG端子：M3ネジ |
| 電源 | 1、AC90〜250V 2、ACアダプタ（DC12V/別売） |
| 最大 伝送速度 |
19.2kbps |
| 絶縁部 | 通信部:トランス絶縁 |
| 対応OS | OSに依存しない |
| RoHS | お問い合わせください |
| 制御線 (CTS/RTS) |
なし |
| 寸法 | 101(W)x145(D)x28(H)mm (突起物含まず) |
| 重量 | 480g |
| JANコード | 4571149667196 |
| 付属品 | ・マニュアル ・ACケーブル(3P-3P/125V/国内仕様品) ※海外など本ケーブルの規格範囲外でのご使用は別ケーブルをご用意ください。 |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
オプション
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径6.2φ 屋内用(550円/m) |
 |
RS422/RS485/4線式RS485用両端バラケーブル 線径0.5mm/単線/外径：10.0±3mm 屋外用：(850円/m) |
 |
RS232C/RS422/RS485/4線式RS485特注ケーブル 屋内用：8,500円+(550円/m)〜 屋外用：8,500円+(850円/m)〜 コネクタ指定 |
 |
RS422/4線式RS485 両端RJ45ケーブル(システムサコム機器専用) サコムRJ45コネクタ(サコムAタイプ同士、サコムBタイプ同士)接続用 長さ指定 RJ45 − RJ45 |
 7,150円 (税込) |
RS422/4W485(4線式485)信号結線変換ユニット システムサコム工業(株)製RS422/4線式485機器専用 RJ45コネクタ同士を市販のLANケーブルで接続できるようにする変換ユニット |
 990円 (税込) |
外部DC電源ケーブル(プラグ外形5.5mm) 1.5m ※KSシリーズはセンター(-)になります。 |
 2,860円 (税込) |
ACアダプター ・入力電圧：AC100V-240V ・出力電圧： 12V-1A ・極性：センタープラス ・ケーブル長：1.6m ・プラグ：外形5.5mm 内径2.1mm |
