【この製品は製造を終了しています】後継機『SS-422iRP-DC-U』
SS-422IRP-DC2009年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。

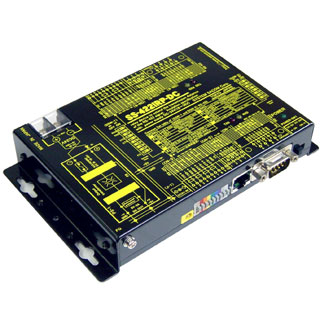

RS422中継器 【絶縁タイプ】(DC18-36V仕様)
Dsub9P(ｵｽ/ｲﾝﾁ)/RJ45/端子台10P
| 型式 | SS-422IRP-DC |
| 価格 | 49,500円(税込)(本体:45,000円+消費税) |
| ダウンロード |
|
パンフレット(0.2MB)製品概要
【この製品は製造を終了しています】
後継機『SS-422iRP-DC-U』
・「SS-422IRP-DC」製造終了による後継器のご案内
・『RS422信号を中継して1.2Km延長し、その先に更にRS422機を接続可能にする中継ユニット 絶縁タイプ DC18-36V仕様』
・RS422とRS422の間に設置して、更に距離や接続できるRS422器機を増やすことを目的とした、中継するユニットです。
・RS422の入出力データ線は、2ライン双方向(全二重)で通信する4ch構成です。
・RS422側にはRS422機器1台接続可能です。また受信のみの場合は256台までのデータ垂れ流しによるマルチ通信が可能です。
・RS422側、最大1.2 kmの長距離通信が可能(総延長距離)です。
・DC5V〔電圧区分２〕のジャックを装備しACアダプタ-からの電源供給も可能です。(ACアダプタ別売)
・RS422側のDsubコネクタ、RJ45コネクタには、フェライト内蔵型を使用し、対ノイズ性に優れています。
・RS422側には、3 種類のコネクタ(Dsub9P、RJ45、端子台)を装備し如何なる作業環境でも結線作業が容易にできるように設計してあります。
(本体上面のシルク印刷にて結線状態を表示してあります。)
・『RS422信号を中継して1.2Km延長し、その先に更にRS422機を接続可能にする中継ユニット 絶縁タイプ DC18-36V仕様』
・RS422とRS422の間に設置して、更に距離や接続できるRS422器機を増やすことを目的とした、中継するユニットです。
・RS422の入出力データ線は、2ライン双方向(全二重)で通信する4ch構成です。
・RS422側にはRS422機器1台接続可能です。また受信のみの場合は256台までのデータ垂れ流しによるマルチ通信が可能です。
・RS422側、最大1.2 kmの長距離通信が可能(総延長距離)です。
・DC5V〔電圧区分２〕のジャックを装備しACアダプタ-からの電源供給も可能です。(ACアダプタ別売)
・RS422側のDsubコネクタ、RJ45コネクタには、フェライト内蔵型を使用し、対ノイズ性に優れています。
・RS422側には、3 種類のコネクタ(Dsub9P、RJ45、端子台)を装備し如何なる作業環境でも結線作業が容易にできるように設計してあります。
(本体上面のシルク印刷にて結線状態を表示してあります。)
製品仕様
| 製品名 |
RS422中継器 【絶縁タイプ】(DC18-36V仕様) Dsub9P(ｵｽ/ｲﾝﾁ)/RJ45/端子台10P |
| 型式 | SS-422IRP-DC |
| コネクタ | RS422側：Dsub9P(オス/#4-40インチネジ)、RJ45(サコムAタイプ)、端子台(10P) |
| 電源 | 1、DC18-36V 2、ACアダプタ（DC5V/スイッチング電源タイプ/別売） (消費電流200ｍA以内) |
| 絶縁部 |
通信部：フォトカプラ絶縁 電源部：DC-DCコンバータ |
| 対応OS | OSに依存しない |
| RoHS | RoHS6物質対応 |
| 制御線 (CTS/RTS) |
有り |
| 寸法 | 140(W)X102(D)X29(H)mm (突起物含まず) |
| 重量 | 450g |
| JANコード | 4571149663525 |
| 付属品 | ・マニュアル ・取付金具 |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
付属品追加購入
 1,540円(税込) |
L型取付金具 L型・2枚1組・ビス4本 |
