SP-VAF512V2023年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
スイッチング電源 AC/DC電源
[COSEL製VAF512ピンコンパチブル]
入力：90〜264VAC 50/60Hz / 出力：12V 0.42A 5W
| 型式 | SP-VAF512V |
| 価格 | 1,980円(税込)(本体:1,800円+消費税) |
| ダウンロード |
|
パンフレット(0.3MB)製品概要
スイッチング電源 AC/DC電源
COSEL[VAF512]とピンコンパチブルの仕様になっています。
ピン配置互換のため、基板レイアウト変更なしで置き換えが可能です。

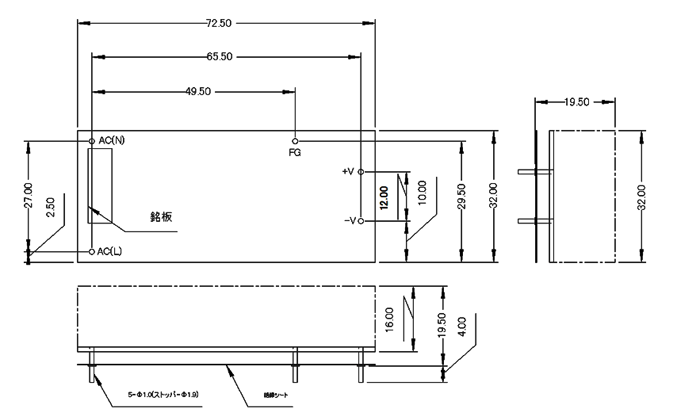

【寸法図】
【ブロック図】
COSEL[VAF512]とピンコンパチブルの仕様になっています。
ピン配置互換のため、基板レイアウト変更なしで置き換えが可能です。
| 出力 | 電圧 | 12V |
| 電流(ﾋﾟｰｸ) | 0.42A(0.50) | |
| リップル | 220mVp-p以下 | |
| 効率 | 77% | |
| 起動時間 (Io=100%) | 1300ms/100VAC 500ms/240VAC | |
| 保持時間 (Io=100%) | 20ms/100VAC 150ms/240VAC: | |
| Line regulation | ±0.5% | |
| Load regulation | ±1% | |
| 入力 | 電圧範囲 | 90〜264VAC |
| 最大電流 (Io=100%) | 0.12A/100VAC 0.06A/240VAC | |
| 周波数 | 50/60Hz |
【寸法図】
【ブロック図】
| 保護 | 過電流 | 0.55A~0.65A(自動復帰) |
| 過電圧 | 15V(ツェナーダイオード電圧クランプ) | |
| 安全 | 安全規格 | EC 低電圧指令 2014/35/EU for CE marking |
| EC Council Directive on Electronic compatibility 2014/30/EU | ||
| RoHS 準拠 (2011/65/EU,(EU)2015/863) | ||
| 耐電圧 | I/P-O/P:3000VAC/0.5mA | |
| 絶縁 | I/P-O/P:100MΩ/500VDC |
製品仕様
| 製品名 |
スイッチング電源 AC/DC電源 [COSEL製VAF512ピンコンパチブル] 入力：90〜264VAC 50/60Hz / 出力：12V 0.42A 5W |
| 型式 | SP-VAF512V |
| 電源 | ・入力電圧：90〜264VAC ・出力電圧：12V ・出力電流：0.42A(ピーク：0.50A) ・出力電力：5W |
| RoHS | RoHS10物質対応 |
| 寸法 | 65.0×32.0×16.0(I/F ﾋﾟﾝ含まず) mm |
| 重量 | 24g |
| JANコード | 4571149669336 |
