USB-RS422i-COM4-ADP2013年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
USB(VCOM)⇔4ﾎﾟｰﾄRS422変換器(ACｱﾀﾞﾌﾟﾀ/USBﾊﾞｽﾊﾟﾜｰ仕様)【絶縁ﾀｲﾌﾟ】
【1本のUSB接続で4ポートのRS422】
【接続が容易で結線ミスもないDsub9ピンコネクタ】
USB⇔Dsub9P(ｵｽ/ｲﾝﾁ)X4
| 型式 | USB-RS422i-COM4-ADP |
| 価格 | 46,200円(税込)(本体:42,000円+消費税) |
| ダウンロード |
|
パンフレット(0.2MB)
ソフトウェア対応OS
[USB(VCOM)使用時]
・Windows 11(64bit)
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Vista(32bit/64bit)
・Windows XP(32bit/64bit)
・Windows 2000
・Windows Me
・Windows 98
・Windows Server 2012(64bit)
・Windows Server 2008(32bit/64bit)
・Windows Server 2008 R2
・Windows Server 2003(32bit/64bit)
[USBシリーズのWindows 8 以降でのご利用について]
現在はシリアルナンバーに「F」という符号を入れてWindows8以降対応版を出荷いたしております。
「F」が入っている機器をお持ちのお客様はそのまま最新のドライバをインストールして利用可能です。
「F」が入っていない機器をお持ちのお客様はUSB通信系(RS232C,RS422,RS485)製品のWindows8以降対応方法をご覧ください。
製品概要
・1つのUSBでRS422が4ポート実現できます。
・4ポート間は各々完全に独立した絶縁チャネルです。
・RS422はDsub9ピンオスです。
・ボーレイトなど通信条件は設定不要です。(Windows側アプリで設定してください)
・USB供給電源能力に依存しない、ACアダプタタイプです。(付属)
変更履歴・お知らせ
- 2023/8/4
- 内部IC変更に伴う仕様変更のお知らせ
- 2022/6/23
- USB 通信系機器 付属CD-ROM 廃止のお知らせ

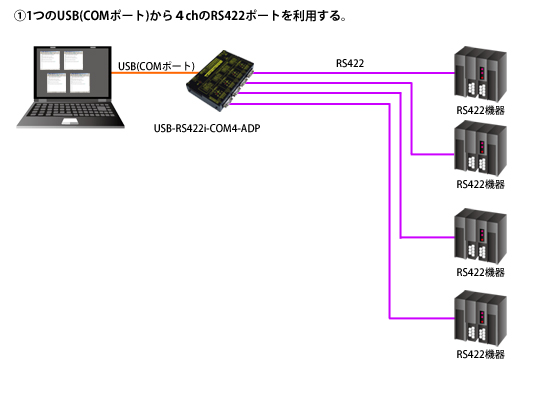

【接続例】
製品仕様
| 製品名 |
USB(VCOM)⇔4ﾎﾟｰﾄRS422変換器(ACｱﾀﾞﾌﾟﾀ/USBﾊﾞｽﾊﾟﾜｰ仕様)【絶縁ﾀｲﾌﾟ】 【1本のUSB接続で4ポートのRS422】 【接続が容易で結線ミスもないDsub9ピンコネクタ】 USB⇔Dsub9P(ｵｽ/ｲﾝﾁ)X4 |
| 型式 | USB-RS422i-COM4-ADP |
| コネクタ | USB側：USB RS422側：Dsub9P(オス/#4-40インチネジ)X4 FG端子：M3ネジ |
| 電源 | 1、ACアダプタ(付属/出力電圧：DC5V-2A/入力電圧：AC100V-240V/センタープラス/プラグ：EIAJ-2) 2、USBバスパワー |
| 最大 伝送速度 |
12Mbps (USBの速度により制約される) |
| 絶縁部 |
USBとRS422間およびRS422の各4ch間独立 通信部:トランス絶縁 DC500Vにて10MΩ以上絶縁 |
| 対応OS |
・Windows 11(64bit) ・Windows 10(32bit/64bit) ・Windows 8.1(32bit/64bit) ・Windows 8(32bit/64bit) ・Windows 7(32bit/64bit) ・Windows Vista(32bit/64bit) ・Windows XP(32bit/64bit) ・Windows 2000 ・Windows Me ・Windows 98 ・Windows Server 2012(64bit) ・Windows Server 2008(32bit/64bit) ・Windows Server 2008 R2 ・Windows Server 2003(32bit/64bit) |
| RoHS | RoHS10物質対応 |
| 制御線 (CTS/RTS) |
なし |
| 寸法 | 156(W)X101(D)X30(H)mm (突起物含まず) |
| 重量 | 450g |
| JANコード | 4571149661316 |
| 付属品 | ・マニュアル ・インストールマニュアル ・USBケーブル(A-Bタイプ/1.8m) ・ACアダプター(ADPT-R/入力電圧：AC100V-240V/出力電圧：DC5V-2A/極性：センタープラス) |
ピンアサイン
■RS422側コネクタ
[Dsub9ピン入出力]
・オス/#4-40インチネジ
| ピン番号 | 信号名称 | 信号機能 | 入出力方向 |
| 1 | *TXDI+ | 送信データ+ | 出力 |
| 2 | - | - | - |
| 3 | *RXDI+ | 受信データ+ | 入力 |
| 4 | - | - | - |
| 5 | *GNDI | シグナルグランド | - |
| 6 | *TXDI- | 送信データ- | 出力 |
| 7 | - | - | - |
| 8 | *RXDI- | 受信データ- | 入力 |
| 9 | - | - | - |
| ケース | *GNDI | シグナルグランド | - |
*は4ch毎に独立絶縁されていることを示しています。(機能信号名称は同じです)
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
オプション
 1,100円 (税込) |
L型取付金具(ステンレス仕様) L型・2枚1組・ビス4本 |
 1,540円 (税込) |
L型取付金具 L型・2枚1組・ビス4本 |
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
 |
RS232C/RS422/RS485/4線式RS485特注ケーブル 屋内用：8,500円+(550円/m)〜 屋外用：8,500円+(850円/m)〜 コネクタ指定 |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ｵｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ﾒｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン⇔端子台変換ユニット Dsub9ピン中継コネクタ端子台 RS232C信号チェッカー Dsub9ピン(ｵｽ)⇔Dsub9ピン(ﾒｽ)⇔端子台9ピン |
付属品追加購入
 2,310円(税込) |
ACアダプター ・入力電圧：AC100V-240V ・出力電圧： 5V-2A ・極性：センタープラス ・ケーブル長：1.8m ・プラグ：外形4.0mm 内径1.7mm(EIAJ-2) |
トラブルシューティング
「ftdiunin.exe」を聞いてくるなど、USB -485, -422, -232 ドライバ インストール が上手く行かない場合のほとんどが、以前に従来ドライバをインストールがあるPCの場合に発生しています。あるいはUSBシリーズでなくても別の機器をインストールした時に認知せずに同様のドライバ（FTDI社）をインストールしている可能性もあります。
下記の記事を参考に、ドライバを一度アンインストールしてください。
・USB -485, -422, -232 ドライバ インストールが上手く行かない場合の解消方法
・USBシリーズ 仮想COMポート ドライバ アンインストール方法
・ドライバーアンインストールツール
【シリアル信号専門情報館(技術部ブログ)関連記事】
・USB ４ポートRS485登場！
・USB -485、 -422、 -232 ドライバ Ver4.0 インストールが上手く行かない場合の解消方法
・COMポート番号変更 USBシリアル通信ができない。原因がCOMポート番号のダブり（重複）
・USBシリーズ 仮想COMポート ドライバ アンインストール方法
・COM番号が判らない？？
