[2024/6/10]
RS422/RS485対応 雷サージプロテクタ登場

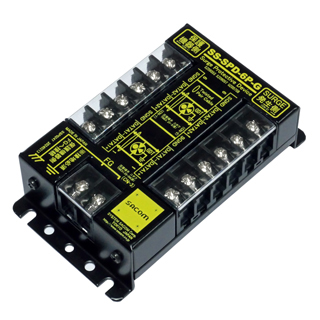

システムサコム工業株式会社(東京都墨田区緑1-22-5 州ビル4F)では、2024年6月にRS422/RS485対応 雷サージプロテクタ(通信・信号用SPD)「SS-SPD-6P-G」を発売予定です。RS-422/RS-485通信の雷サージ対策に！
RS-422/485は広い建物内や野外に設置されることも多く、梅雨や雪など雷が多発する季節は、近隣への落雷によってもたらされるサージ電流による大切な設備・機器への影響が気になります。また空気が乾燥する季節や場所では、、作業者の人体から発生する静電気よる機器の故障も起こりえます。
機器の故障は、機器そのものの価値だけではなく、システム障害や工場の生産中断など、企業活動に重大な損害を与えます。事故が起こる前にできるだけの対策をとることが必要となります。

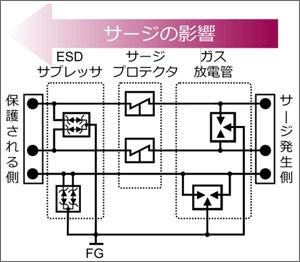

三段階の防御
SS-SPDシリーズは雷サージや静電気などの瞬間的な高電圧を、内蔵した三段階の保護素子を通してFGND端子経由で外部のグラウンドに流し、接続されている機器を守ります。
◆初段：ガス放電管(GDT)
SS-SPDシリーズは雷サージや静電気などの瞬間的な高電圧を、内蔵した三段階の保護素子を通してFGND端子経由で外部のグラウンドに流し、接続されている機器を守ります。
◆中段：サージプロテクター=非直線性過電流保護素子(TBU)
過電流が流れることを阻止します。
◆後段：ESDサプレッサー=過度電圧サプレッサ―(TVS)
過電圧をFGNDに流し、RS-422/485保護レベルに低減します。
アナログ・デバイセズ社推奨回路をもとに回路を構成しています。
8kV接触, 15kV空中放電のESD電圧から保護
8kVの接触及び15kVの空中放電のESD電圧、2kVのEFT電圧、6kVまでのサージからデータを保護します。
| 保護レベルESD | 8kV接触, 15kV空中放電 |
| 保護レベルEFT | 2kV |
| 保護レベルサージ | 6kV |

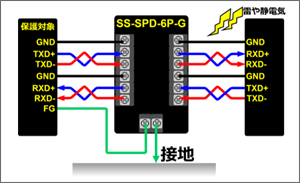

電源不要・接続するだけで工事完了
SS-SPDシリーズは電源不要です。
ご使用中のRS-422/RS-485配線の間に接続して、アース線を保護対象の機器筐体および建物や地面に接地して工事完了です。
繰返して保護
SS-SPDシリーズは、自らを壊して機器を保護するヒューズとは異なり、何度でも繰返して使用できるため、やがてその存在は忘れられてしまうでしょう。それでもSS-SPDシリーズは働き続けています。
