USB-4W485i-RJ45-DS9P2012年発売

USB-4W485i-RJ45-DS9P

USB-4W485i-RJ45-DS9P

USB-4W485i-RJ45-DS9P

USB-4W485i-RJ45-DS9P

USB-4W485i-RJ45-DS9P


※クリックすると画像が切り変わります。


USB(VCOM)⇔4線式RS485変換器(USBバスパワー仕様)【絶縁タイプ】
【接続が容易で結線ミスもないDsub9ピンコネクタ】
USB⇔RJ45/Dsub9P(オス/インチ)

絶縁仕様

型式 USB-4W485i-RJ45-DS9P
価格 25,300円(税込)(本体:23,000円+消費税)
ダウンロード

pdfパンフレット(0.2MB)

pdfマニュアル(0.4MB)

ソフトウェアソフトウェア

pdfインストールマニュアル



対応OS

[USB(VCOM)使用時]
・Windows 11(64bit)
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Vista(32bit/64bit)
・Windows XP(32bit/64bit)
・Windows 2000
・Windows Me
・Windows 98
・Windows Server 2012(64bit)
・Windows Server 2008(32bit/64bit)
・Windows Server 2008 R2
・Windows Server 2003(32bit/64bit)


[USBシリーズのWindows 8 以降でのご利用について]
現在はシリアルナンバーに「F」という符号を入れてWindows8以降対応版を出荷いたしております。
「F」が入っている機器をお持ちのお客様はそのまま最新のドライバをインストールして利用可能です。
「F」が入っていない機器をお持ちのお客様はUSB通信系(RS232C,RS422,RS485)製品のWindows8以降対応方法をご覧ください。



製品概要

・『USB(COMポート)⇔4線式RS485(全二重)絶縁タイプ変換ユニット Dsub9P仕様』
・Windows搭載PCのUSB(COMポート)に接続すると4線式RS485(全二重)信号レベルで調歩同期式通信(非同期シリアル通信)を行う事が出来ます。
・COMポートとRS232C->4線式RS485変換ユニットなどを利用した既存のシステムを本装置に置き換えて使用することができます。
・ドライバソフトウェアはWindowsシステム上で仮想COMポートとして働きますので簡単に使用することが出来ます。
・絶縁電源デバイスと絶縁信号デバイスによって、PCと4線式RS485機器を電気的に絶縁できます。
・絶縁式なので2位置間の電位差を吸収します。
・ボーレイトなど通信条件は設定不要です。
・4線式RS485側は接続が容易なDsub9pinコネクタ搭載。予め結線をあわせたケーブルを作成すれば現場での接続ミスもありません。
・姉妹製品(KS-485N-RJ45W4/KS-485I-RJ45W4)と、市販のLANケーブルで接続可能です。※但し、自機同士はLANケーブルで接続できません。専用ケーブルもございますのでお問い合わせ下さい。
・全信号ライン・過電圧保護するサージアブソーバを装備し、過電圧対策を施しています。

変更履歴・お知らせ

 2023/8/4
内部IC変更に伴う仕様変更のお知らせ
 2023/8/4
RJ45コネクタ変更のお知らせ
 2022/6/23
USB 通信系機器 付属CD-ROM 廃止のお知らせ

ページTOPへ

【接続例】

USB-4W485i-RJ45-DS9P接続例

ページTOPへ

製品仕様

製品名 USB(VCOM)⇔4線式RS485変換器(USBバスパワー仕様)【絶縁タイプ】
【接続が容易で結線ミスもないDsub9ピンコネクタ】
USB⇔RJ45/Dsub9P(オス/インチ)
型式 USB-4W485i-RJ45-DS9P
コネクタ USB側:USB
4線式RS485側:RJ45(サコムAタイプ)、Dsub9P(オス/#4-40インチネジ)
電源 USBバスパワー
最大
伝送速度
3Mbps
絶縁部 トランス絶縁
対応OS ・Windows 11(64bit)
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Vista(32bit/64bit)
・Windows XP(32bit/64bit)
・Windows 2000
・Windows Me
・Windows 98
・Windows Server 2012(64bit)
・Windows Server 2008(32bit/64bit)
・Windows Server 2008 R2
・Windows Server 2003(32bit/64bit)
RoHS RoHS10物質対応
寸法 58(W)X81(D)X21(H)mm (突起物含まず)
重量 140g
JANコード 4571149661224
付属品 ・マニュアル
・インストールマニュアル
・USBケーブル(A-Bタイプ/1.8m)

ページTOPへ

ピンアサイン

■4線式RS485側コネクタ

[Dsub9ピン入出力]
・オス/#4-40インチネジ

ピン番号 信号名称 信号機能 入出力方向
1 RXD+ Receive Data 受信データ+ 入力
2 RXD- Receive Data 受信データ- 入力
3 TXD+ Transmit Data 送信データ+ 出力
4 TXD- Transmit Data 送信データ- 出力
5 SG Signal Ground 信号グランド -
6 SG Signal Ground 信号グランド -
7 NC Non Connection 非接続 -
8 NC Non Connection 非接続 -
9 NC Non Connection 非接続 -

[RJ45入出力(サコムAタイプ)]
・サコムBタイプRJ45コネクタ搭載機と市販のLANケーブルで接続可能です。
・自機同士は[RJ45-RS422 CROS BOX]をご利用いただくと市販のLANケーブルで接続可能です。
・自機同士接続ケーブル[CBL222]もございます。

端子番号 信号名称 信号機能 入出力方向
1 NC Non Connection 非接続 -
2 SG Signal Ground 信号グランド -
3 RXD+ Receive Data 受信データ+ 入力
4 TXD- Transmit Data 送信データ- 出力
5 TXD+ Transmit Data 送信データ+ 出力
6 RXD- Receive Data 受信データ- 入力
7 SG Signal Ground 信号グランド -
8 NC Non Connection 非接続 -

ケーブルについてのご注意

RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。


[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
RS422/4線式RS485の場合
RS422/4線式RS485の場合
ドレン線:GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。


[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
RS485の場合
RS485の場合
ドレン線:GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。

RS422/RS485推奨ケーブルについて

ページTOPへ

オプション

UTK-01
1,760円
(税込)

UTK-01


U型取付金具
SSTK-05
1,760円
(税込)

SSTK-05


DINレールアダプタ付属L型取付金具
L型・2枚1組・ビス4本・DINレールアダプタ2個
TCBL222

TCBL222


RS422/4線式RS485 両端RJ45ケーブル(システムサコム機器専用)
サコムRJ45コネクタ(サコムAタイプ同士、サコムBタイプ同士)接続用  長さ指定
RJ45 − RJ45
特注ケーブル

特注ケーブル


RS232C/RS422/RS485/4線式RS485特注ケーブル
屋内用:8,500円+(550円/m)〜
屋外用:8,500円+(850円/m)〜
コネクタ指定
RJ45-RS422 CROS BOX
7,150円
(税込)

RJ45-RS422 CROS BOX


RS422/4W485(4線式485)信号結線変換ユニット
システムサコム工業(株)製RS422/4線式485機器専用
RJ45コネクタ同士を市販のLANケーブルで接続できるようにする変換ユニット
SS-D9PP-T54
7,700円
(税込)

SS-D9PP-T54


Dsub9ピン ⇔ 端子台変換ユニット
Dsub9ピン中継コネクタ端子台
Dsub9ピン(オス)⇔端子台9P
SS-D9PS-T54
7,700円
(税込)

SS-D9PS-T54


Dsub9ピン ⇔ 端子台変換ユニット
Dsub9ピン中継コネクタ端子台
Dsub9ピン(メス)⇔端子台9P
SS-D9PPS-T9
7,700円
(税込)

SS-D9PPS-T9


Dsub9ピン⇔端子台変換ユニット
Dsub9ピン中継コネクタ端子台
RS232C信号チェッカー
Dsub9ピン(オス)⇔Dsub9ピン(メス)⇔端子台9ピン

ページTOPへ

トラブルシューティング

「ftdiunin.exe」を聞いてくるなど、USB -485, -422, -232 ドライバ インストール が上手く行かない場合のほとんどが、以前に従来ドライバをインストールがあるPCの場合に発生しています。あるいはUSBシリーズでなくても別の機器をインストールした時に認知せずに同様のドライバ(FTDI社)をインストールしている可能性もあります。
下記の記事を参考に、ドライバを一度アンインストールしてください。
USB -485, -422, -232 ドライバ インストールが上手く行かない場合の解消方法
USBシリーズ 仮想COMポート ドライバ アンインストール方法
ドライバーアンインストールツール

ページTOPへ

【シリアル信号専門情報館(技術部ブログ)関連記事】


【同じカテゴリの製品】

USB(VCOM)⇔4線式RS485変換器
USB-4W485-RJ45-T9P
USB-4W485-RJ45-T9P
USB(VCOM)⇔4線式RS485変換器(USBバスパワー仕様)
【ドライバー不要!スクリューレス端子台9P】
USB⇔RJ45/端子台9P
22,990円(税込)
USB-4W485-RJ45-DS9P
USB-4W485-RJ45-DS9P
USB(VCOM)⇔4線式RS485変換器(USBバスパワー仕様)
【接続が容易で結線ミスもないDsub9ピンコネクタ】
USB⇔RJ45/Dsub9P(オス/インチ)
22,990円(税込)
USB-4W485i-RJ45-T9P
USB-4W485i-RJ45-T9P
USB(VCOM)⇔4線式RS485変換器(USBバスパワー仕様)【絶縁タイプ】
【ドライバー不要!スクリューレス端子台9P】
USB⇔RJ45/端子台9P
25,300円(税込)
USB-4W485i-COM4-T5P-ADP
USB-4W485i-COM4-T5P-ADP
USB(VCOM)⇔4ポート4線式RS485変換器(ACアダプタ/USBバスパワー)【絶縁タイプ】
【1本のUSB接続で4ポートの4線式RS485】
【ドライバー不要!スクリューレス端子台5P】
USB⇔端子台5PX4
46,200円(税込)
USB-4W485i-COM4-T5P-AC
USB-4W485i-COM4-T5P-AC
USB(VCOM)⇔4ポート4線式RS485変換器(AC90-240V/USBバスパワー)【絶縁タイプ】
【1本のUSB接続で4ポートの4線式RS485】
【ドライバー不要!スクリューレス端子台5P】
USB⇔端子台5PX4
49,500円(税込)

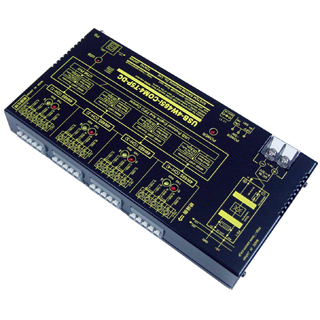

USB-4W485i-COM4-T5P-DC
