USB-232Ci DS9P-SBP2021年発売

USB-232Ci DS9P-SBP

USB-232Ci DS9P-SBP

USB-232Ci DS9P-SBP

USB-232Ci DS9P-SBP

USB-232Ci DS9P-SBP

USB-232Ci DS9P-SBP

USB-232Ci DS9P-SBP


※クリックすると画像が切り変わります。


USB(VCOM)⇔RS232C変換器(USBバスパワー/ACアダプタ仕様)【絶縁タイプ】
USBバスパワー⇔セルフパワー(ACアダプタ)スイッチ切替可能
【RS232C標準Dsub9ピンコネクタ】
USB⇔RJ45/Dsub9P(オス/インチ)

絶縁仕様制御線アリ

型式 USB-232Ci DS9P-SBP
価格 34,100円(税込)(本体:31,000円+消費税)
ダウンロード

pdfパンフレット(0.3MB)

pdfマニュアル(0.6MB)

ソフトウェアソフトウェア

pdfインストールマニュアル



対応OS

[USB(VCOM)使用時]
・Windows 11(64bit)
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Vista(32bit/64bit)
・Windows XP(32bit/64bit)
・Windows 2000
・Windows Me
・Windows 98
・Windows Server 2012(64bit)
・Windows Server 2008(32bit/64bit)
・Windows Server 2008 R2
・Windows Server 2003(32bit/64bit)


[USBシリーズのWindows 8 以降でのご利用について]
現在はシリアルナンバーに「F」という符号を入れてWindows8以降対応版を出荷いたしております。
「F」が入っている機器をお持ちのお客様はそのまま最新のドライバをインストールして利用可能です。
「F」が入っていない機器をお持ちのお客様はUSB通信系(RS232C,RS422,RS485)製品のWindows8以降対応方法をご覧ください。



製品概要

・『USB(COMポート)⇒RS232C絶縁変換ユニット Dsub9P仕様 』
・Windows搭載PCのUSBポートに接続するとRS232Cの信号レベルで調歩同期式通信(非同期シリアル通信)を行う事が出来ます。
・COMポートを使用した既存のシステムに本装置を使用することでUSBポートにて利用することができます。
・絶縁電源デバイスと絶縁信号デバイスによって、PCとRS232C機器を電気的に絶縁できます。
・オプションのACアダプタ使用でセルフパワーの安定運用が可能です。
・ドライバソフトウェアはWindowsシステム上で仮想COMポートとして働きますので簡単に使用することが出来ます。

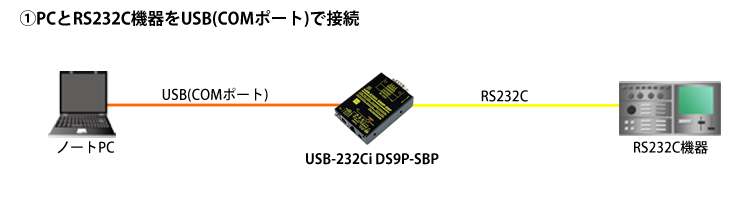

【接続例】

USB-232Ci

ページTOPへ

製品仕様

製品名 USB(VCOM)⇔RS232C変換器(USBバスパワー/ACアダプタ仕様)【絶縁タイプ】
USBバスパワー⇔セルフパワー(ACアダプタ)スイッチ切替可能
【RS232C標準Dsub9ピンコネクタ】
USB⇔RJ45/Dsub9P(オス/インチ)
型式 USB-232Ci DS9P-SBP
コネクタ USB側:USB
RS232C側:Dsub9P(オス/#4-40インチネジ)
電源 1、USBバスパワー
2、ACアダプタ(別売/出力電圧:DC5V-2A/入力電圧:AC100V-240V/センタープラス/プラグ:EIAJ-2)
1、2はスライドスイッチで切り替え可能
最大
伝送速度
230.4kbps
絶縁部 絶縁性能:DC125V、100MΩ以上
対応OS ・Windows 11(64bit)
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Vista(32bit/64bit)
・Windows XP(32bit/64bit)
・Windows 2000
・Windows Me
・Windows 98
・Windows Server 2012(64bit)
・Windows Server 2008(32bit/64bit)
・Windows Server 2008 R2
・Windows Server 2003(32bit/64bit)
RoHS RoHS10物質対応
制御線
(CTS/RTS)
有り
寸法 57.2(W)X80.6(D)X21.2(H)mm (突起物含まず)
重量 135g
JANコード 4571149661804
付属品 ・マニュアル
・USBケーブル(A-Bタイプ/1.8m)

ページTOPへ

ピンアサイン

■RS232C側コネクタ

[Dsub9ピン入出力]
・DTEアサイン/オス/#4-40インチネジ

ピン番号 信号名称 信号方向
1 DCD 入力
2 RxD 入力
3 TxD 出力
4 DTR 出力
5 GNDi -
6 DSR 入力
7 RTS 出力
8 CTS 入力
9 RI 入力


オプション

ADPT-R
2,310円
(税込)

ADPT-R


ACアダプター
・入力電圧:AC100V-240V
・出力電圧: 5V-2A
・極性:センタープラス
・ケーブル長:1.8m
・プラグ:外形4.0mm 内径1.7mm(EIAJ-2)
UTK-01
1,760円
(税込)

UTK-01


U型取付金具
SSTK-05
1,760円
(税込)

SSTK-05


DINレールアダプタ付属L型取付金具
L型・2枚1組・ビス4本・DINレールアダプタ2個
CBL232
1,925円
(税込)

CBL232


RS232C全結線ストレートケーブル(オス-メス) 1.8m
Dsub9P(オス/インチ) ― Dsub9P(メス/インチ)
CBL232-MM
1,925円
(税込)

CBL232-MM


RS232C全結線ストレートケーブル(オス-オス) 1.8m
Dsub9P(オス/インチ) ― Dsub9P(オス/インチ)
CBL232-FF
1,925円
(税込)

CBL232-FF


RS232C全結線ストレートケーブル(メス-メス) 1.8m
Dsub9P(メス/インチ) ― Dsub9P(メス/インチ)
CBL232-MFC
1,925円
(税込)

CBL232-MFC


RS232Cクロスケーブル(インタリンク)(オス-メス) 1.5m
Dsub9P(オス/インチ) ― Dsub9P(メス/インチ)
CBL232-MMC
1,925円
(税込)

CBL232-MMC


RS232Cクロスケーブル(インタリンク)(オス-オス) 1.5m
Dsub9P(オス/インチ) ― Dsub9P(オス/インチ)
CBL232-FFC
1,925円
(税込)

CBL232-FFC


RS232Cクロスケーブル(インタリンク)(メス-メス) 1.5m
Dsub9P(メス/インチ) ― Dsub9P(メス/インチ)
特注ケーブル

特注ケーブル


RS232C/RS422/RS485/4線式RS485特注ケーブル
屋内用:8,500円+(550円/m)〜
屋外用:8,500円+(850円/m)〜
コネクタ指定
SS-D9PP-T54
7,700円
(税込)

SS-D9PP-T54


Dsub9ピン ⇔ 端子台変換ユニット
Dsub9ピン中継コネクタ端子台
Dsub9ピン(オス)⇔端子台9P
SS-D9PS-T54
7,700円
(税込)

SS-D9PS-T54


Dsub9ピン ⇔ 端子台変換ユニット
Dsub9ピン中継コネクタ端子台
Dsub9ピン(メス)⇔端子台9P
SS-D9PPS-T9
7,700円
(税込)

SS-D9PPS-T9


Dsub9ピン⇔端子台変換ユニット
Dsub9ピン中継コネクタ端子台
RS232C信号チェッカー
Dsub9ピン(オス)⇔Dsub9ピン(メス)⇔端子台9ピン

ページTOPへ

トラブルシューティング

「ftdiunin.exe」を聞いてくるなど、USB -485, -422, -232 ドライバ インストール が上手く行かない場合のほとんどが、以前に従来ドライバをインストールがあるPCの場合に発生しています。あるいはUSBシリーズでなくても別の機器をインストールした時に認知せずに同様のドライバ(FTDI社)をインストールしている可能性もあります。
下記の記事を参考に、ドライバを一度アンインストールしてください。
USB -485, -422, -232 ドライバ インストールが上手く行かない場合の解消方法
USBシリーズ 仮想COMポート ドライバ アンインストール方法
ドライバーアンインストールツール
