【この製品は製造を終了しています】後継機『SS-LAN-4248I-2』

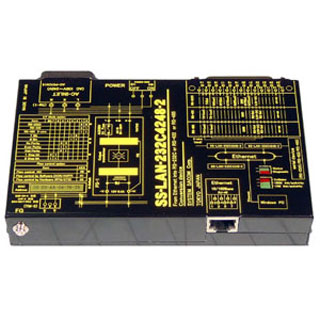

SS-LAN-232C4248-22006年発売
LAN⇔RS232C/422/485変換器
| 型式 | SS-LAN-232C4248-2 |
| 価格 | 57,200円(税込)(本体:52,000円+消費税) |
| ダウンロード |
|
パンフレット(0.2MB)対応OS
・Windows 10(32bit/64bit)
・Windows 8.1(32bit/64bit)
・Windows 8(32bit/64bit)
・Windows 7(32bit/64bit)
・Windows Server 2008(32/64bit)
製品概要
【この製品は製造を終了しています】
後継機『SS-LAN-4248I-2』
・『LAN(Ethernet)⇔RS232C/RS422/RS485変換ユニット』
・本製品は、2008年12月をもって販売終了といたしました。
・代替機種として『SS-LAN-4248I-2』 および『SS-LAN-4248I-DC24』 の2機種を新たに販売開始いたしました。
【主な改善点は下記の通りです】
・Dsub25コネクタが3mmネジ端子台になり接続が便利になりました。
・光絶縁(LAN ⇔ シリアル通信側)になりノイズに強くなりました。
・静電気放電試験性能が向上しています。
・動作温度範囲が50℃ ⇒ 60℃と広くなりました。
・2線式485通信時に自己エコーバック機能が付きました。(出荷時OFF)
・シリアル通信速度が速くなりました(1200-921600bps)
・485及び422の接続ユニット数が増えました。(Max32 ⇒ 256 台)
・ケース外形が若干小さくなりました。
・サージ保護が搭載されました。
・終端抵抗器100Ωが搭載されました。
・本製品は、2008年12月をもって販売終了といたしました。
・代替機種として『SS-LAN-4248I-2』 および『SS-LAN-4248I-DC24』 の2機種を新たに販売開始いたしました。
【主な改善点は下記の通りです】
・Dsub25コネクタが3mmネジ端子台になり接続が便利になりました。
・光絶縁(LAN ⇔ シリアル通信側)になりノイズに強くなりました。
・静電気放電試験性能が向上しています。
・動作温度範囲が50℃ ⇒ 60℃と広くなりました。
・2線式485通信時に自己エコーバック機能が付きました。(出荷時OFF)
・シリアル通信速度が速くなりました(1200-921600bps)
・485及び422の接続ユニット数が増えました。(Max32 ⇒ 256 台)
・ケース外形が若干小さくなりました。
・サージ保護が搭載されました。
・終端抵抗器100Ωが搭載されました。
製品仕様
| 製品名 | LAN⇔RS232C/422/485変換器 |
| 型式 | SS-LAN-232C4248-2 |
| コネクタ | Ethernet側：RJ45 RS232C/RS485/RS422側：Dsub25P(メス/#4-40インチネジ) |
| 電源 | AC100V-240V |
| 対応OS |
・Windows 10(32bit/64bit) ・Windows 8.1(32bit/64bit) ・Windows 8(32bit/64bit) ・Windows 7(32bit/64bit) ・Windows Server 2008(32/64bit) |
| RoHS | 非対応 |
| 制御線 (CTS/RTS) |
232Cのみ |
| 寸法 | 156(W)X100(D)X33(H)mm (突起物含まず) |
| 重量 | 440g |
| JANコード | 4571149663334 |
| 付属品 | ・マニュアル ・LANケーブル(クロス) ・AC電源ケーブル ・必要ソフト一式 |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
