SS-422・485I-22006年発売

SS-422・485I-2

SS-422・485I-2

SS-422・485I-2

SS-422・485I-2


※クリックすると画像が切り変わります。


RS422⇔RS485変換器(AC100-240V仕様)【絶縁タイプ】
Dsub15P(メス/インチ)/端子台8P/RJ45⇔Dsub9P(オス/インチ)/端子台8P(スクリューレス)/RJ45

絶縁仕様

型式 SS-422・485I-2
価格 46,310円(税込)(本体:42,100円+消費税)
ダウンロード

pdfパンフレット(0.3MB)

pdfマニュアル(0.3MB)





製品概要

・『RS422⇔RS485絶縁変換ユニット 電源電圧AC100V-250V仕様』
・RS422側とRS485側の信号をフォトカプラで絶縁し信頼性は格段に向上しています。
・RS485側は、データ線を半二重で双方向に通信するバスライン構成になっています。
・RS485側は、送信1台に対して受信32台までのマルチ通信が可能です。
・RS422側の入出力データ線は、2ライン双方向(全二重)で通信する2ch構成です。
・RS422側は送信1台・受信10台までのデータ垂れ流しによるマルチ通信が可能です。
・RS422側、RS485側それぞれ最大1.2kmの長距離通信が可能(総延長距離)です。
・DC5V〔電圧区分2〕のジャックを装備AC アダプターからの電源供給が可能です。(AC アダプタ別売)
・RS422/485 全信号ラインにサージアブソーバを装備し外来の過電圧による破損防止対策を施してありますので、耐久性、対ノイズ性に優れています。
・本体取り付け金具をオプションにて準備してあります。
・RS422側、RS485側に3種類のコネクタ(Dsub、RJ-45、端子台)を装備し如何なる作業環境でも結線作業が容易にできるように設計してあります。(本体上面のシルク印刷にて結線状態を表示してあります。)

変更履歴・お知らせ

 2023/8/4
RJ45コネクタ変更のお知らせ

ページTOPへ

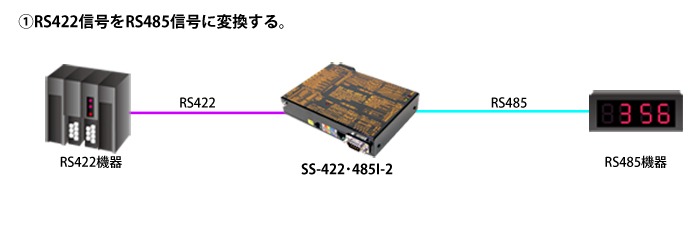

【接続例】

SS-422・485I-2接続例

ページTOPへ

製品仕様

製品名 RS422⇔RS485変換器(AC100-240V仕様)【絶縁タイプ】
Dsub15P(メス/インチ)/端子台8P/RJ45⇔Dsub9P(オス/インチ)/端子台8P(スクリューレス)/RJ45
型式 SS-422・485I-2
コネクタ RS422側:Dsub15P(メス/#4-40インチネジ)、RJ45(サコムBタイプ)、端子台(10P/スクリューレス)
RS485側:Dsub9P(オス/#4-40インチネジ)、RJ45、端子台(10P/スクリューレス)
電源 1、AC100V-250V
2、ACアダプタ(DC5V-2A/スイッチング電源タイプ/別売)
3、外部入力電源DC5V(J-1ジャックより)
最大
伝送速度
110〜115.2kbps
送受信切換
ボーレート
手動設定
(bps)
初期設定は*
110、300、600、1200、2400、4800、9600、19.2k、38.4k、76.8k、*115.2k
※RS485の送信と受信の切換タイミング
絶縁部 通信部:フォトカプラ絶縁
電源部:DC-DCコンバータ
対応OS OSに依存しない
RoHS RoHS6物質対応
制御線
(CTS/RTS)
なし
寸法 140(W)X102(D)X29(H)mm (突起物含まず)
重量 450g
JANコード 4571149663297
付属品 ・マニュアル
・ACケーブル(3P-3P/125V/国内仕様品)
※海外など本ケーブルの規格範囲外でのご使用は別ケーブルをご用意ください。

ページTOPへ

ピンアサイン

■RS485側コネクタ

[Dsub9ピン入出力]
・オス/#4-40インチネジ

端子番号 信号名称 入出力方向
1 TRD+ 入出力
2 NC -
3 NC -
4 S-GND -
5 +5V 出力
6 TRD- 入出力
7 NC -
8 NC -
9 S-GND -

[RJ45入出力]

端子番号 信号名称 入出力方向
1 +5V 出力
2 S-GND -
3 NC -
4 TRD- 入出力
5 TRD+ 入出力
6 NC -
7 S-GND -
8 +5V 出力

[端子台8ピン入出力]
・スクリューレス端子台

端子番号 信号名称 入出力方向
1 TRD+ 入出力
2 TRD- 入出力
3 S-GND -
4 TRD+ 入出力
5 TRD- 入出力
6 S-GND -
7 S-GND -
8 +5V 出力
■RS422側コネクタ

[Dsub15ピン入出力]
・メス/#4-40インチネジ

端子番号 信号名称 入出力方向
1 RXD+ 入力
2 TXD+ 出力
3 CTS+ 入力
4 RTS+ 出力
5 NC -
6 S-GND -
7 S-GND -
8 +5V 出力
9 RXD- 入力
10 TXD- 出力
11 CTS- 入力
12 RTS- 出力
13 NC -
14 S-GND -
15 +5V 出力

[RJ45入出力(サコムBタイプ)]

端子番号 信号名称 入出力方向
1 +5V 出力
2 S-GND -
3 TXD+ 出力
4 RXD- 入力
5 RXD+ 入力
6 TXD- 出力
7 S-GND -
8 +5V 出力

[端子台10ピン入出力]
・スクリューレス端子台

端子番号 信号名称 入出力方向
1 RXD+ 入力
2 RXD- 入力
3 TXD+ 出力
4 TXD- 出力
5 CTS+ 入力
6 CTS- 入力
7 RTS+ 出力
8 RTS- 出力
9 S-GND -
10 +5V 出力


ケーブルについてのご注意

RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。


[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
RS422/4線式RS485の場合
RS422/4線式RS485の場合
ドレン線:GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。


[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
RS485の場合
RS485の場合
ドレン線:GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。

RS422/RS485推奨ケーブルについて

ページTOPへ

オプション

SSTK-03S
1,100円
(税込)

SSTK-03S


L型取付金具(ステンレス仕様)
L型・2枚1組・ビス4本
SSTK-03
1,540円
(税込)

SSTK-03


L型取付金具
L型・2枚1組・ビス4本
SSTK-04
1,760円
(税込)

SSTK-04


DINレールアダプタ付属L型取付金具
L型・2枚1組・ビス4本・DINレールアダプタ2個
シールド付き4対ツイストペアケーブル (屋内用)

シールド付き4対ツイストペアケーブル (屋内用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.5mm/単線/外径6.2φ
屋内用(550円/m)
シールド付き2対ツイストペアケーブル(屋外用)

シールド付き2対ツイストペアケーブル(屋外用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.54mm/撚線/外径:7mm
屋外用:(850円/m)
シールド付き4対ツイストペアケーブル (屋外用)

シールド付き4対ツイストペアケーブル (屋外用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.5mm/単線/外径:10.0±3mm
屋外用:(850円/m)
シールド付き5対ツイストペアケーブル(屋内用)

シールド付き5対ツイストペアケーブル(屋内用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.32mm(AWG28)/撚り線/外径7.3mm
屋内用(550円/m)
シールド付き5対ツイストペアケーブル(屋外用)

シールド付き5対ツイストペアケーブル(屋外用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.54mm/撚線/外径:8.5mm
屋外用:(850円/m)
特注ケーブル

特注ケーブル


RS232C/RS422/RS485/4線式RS485特注ケーブル
屋内用:8,500円+(550円/m)〜
屋外用:8,500円+(850円/m)〜
コネクタ指定
SS-D9PP-T54
7,700円
(税込)

SS-D9PP-T54


Dsub9ピン ⇔ 端子台変換ユニット
Dsub9ピン中継コネクタ端子台
Dsub9ピン(オス)⇔端子台9P
SS-D9PS-T54
7,700円
(税込)

SS-D9PS-T54


Dsub9ピン ⇔ 端子台変換ユニット
Dsub9ピン中継コネクタ端子台
Dsub9ピン(メス)⇔端子台9P
SS-D9PPS-T9
7,700円
(税込)

SS-D9PPS-T9


Dsub9ピン⇔端子台変換ユニット
Dsub9ピン中継コネクタ端子台
RS232C信号チェッカー
Dsub9ピン(オス)⇔Dsub9ピン(メス)⇔端子台9ピン
RJ45-3 PARA BOX
9,460円
(税込)

RJ45-3 PARA BOX


信号分岐用パラレルボックス
RJ45コネクタ中継ボックス
RJ45×3ヶ
RJ45-PARA BOX T4P
9,460円
(税込)

RJ45-PARA BOX T4P


信号分岐用パラレルボックス
RJ45コネクタ中継ボックス
RJ45/3ヶ、端子台4P/1ヶ
RJ45-PARA BOX T8P
9,460円
(税込)

RJ45-PARA BOX T8P


信号分岐用パラレルボックス
RJ45コネクタ中継ボックス
RJ45コネクタ⇔端子台変換ユニット
RJ45/2ヶ、端子台8P/1ヶ
CBL-DC-2
990円
(税込)

CBL-DC-2


外部DC電源ケーブル(プラグ外径:4.0mm/EIAJ-2) 1.5m
※SS、USBシリーズはセンター(+)になります。
ADPT-R
2,310円
(税込)

ADPT-R


ACアダプター
・入力電圧:AC100V-240V
・出力電圧: 5V-2A
・極性:センタープラス
・ケーブル長:1.8m
・プラグ:外形4.0mm 内径1.7mm(EIAJ-2)
