DWP-4W485i-TR-DC2016年発売

DWP-4W485i-TR-DC

DWP-4W485i-TR-DC

DWP-4W485i-TR-DC

DWP-4W485i-TR-DC

DWP-4W485i-TR-DC


※クリックすると画像が切り変わります。


RS232C⇔4線式RS485変換器(DC10-32V仕様)【絶縁タイプ】
【防塵・防水仕様(等級:IP65)】
端子台10P(M3ネジ)⇔端子台10P(M3ネジ)

絶縁仕様防塵・防水外部電源出力

型式 DWP-4W485i-TR-DC
価格 46,310円(税込)(本体:42,100円+消費税)
ダウンロード

pdfパンフレット(0.2MB)

pdfマニュアル(0.6MB)





製品概要

『RS232C⇔4線式RS485絶縁変換ユニット DC10-32V仕様【防塵・防水仕様(等級:IP65)】』
・送受信接続数は、自機含め最大32台まで対応します。
・絶縁タイプです。
・最大1.2kmの長距離通信(総延長距離)が可能です。
・4W485全信号ラインにサージアブソーバを装備しています。
・本ユニットから外部機器や同本ユニットへの電源が供給できます。電圧は主電源の電圧と同じです。
・防水・防塵型(IP65)


<防塵・防水 保護等級IP65の内容説明>
(JIS C 0920:2003 又はICE60529 に基ずく防塵・防水保護等級)
・防塵特性(IP65の6の部分):粉塵が内部に侵入しないレベル。
・防水特性(IP65の5部分):放水部ノズルφ6.3、12.5L/minであらゆる方向から外皮表面積1平方メートル当りのべ少なくとも3分間以上散水して、浸水に対して有害な影響を与えないレベル。

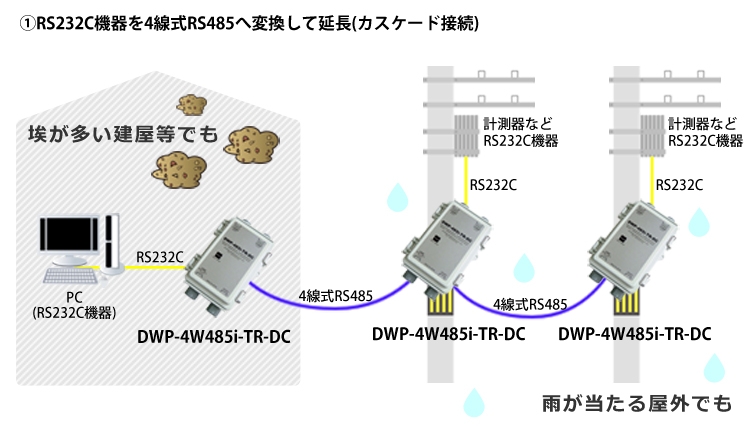

【接続例】

DWP-4W485i-TR-DC接続例

ページTOPへ

製品仕様

製品名 RS232C⇔4線式RS485変換器(DC10-32V仕様)【絶縁タイプ】
【防塵・防水仕様(等級:IP65)】
端子台10P(M3ネジ)⇔端子台10P(M3ネジ)
型式 DWP-4W485i-TR-DC
コネクタ RS232C側:端子台(10P/M3ネジ/適合圧着端子付属)
4線式RS485側:端子台(10P/M3ネジ/適合圧着端子付属)
電源 DC10-32V(電圧:主電源による 容量:主電源による)
外部電源出力 ・DC8〜32V(電圧:主電源による、容量:主電源による)
最大
伝送速度
120kbps
送受信切換
ボーレート
手動設定
(bps)
初期設定は*
110、300、600、1200、2400、4800、*9600、19.2k、38.4k、76.8k、115.2k
設定可能ボーレート機種別一覧
絶縁部 トランス絶縁
対応OS OSに依存しない
RoHS お問い合わせください
寸法 185(W)X117(D)X72(H)mm(突起物含まず)
重量 430g
JANコード 4571149666694
付属品 ・マニュアル
・取付足4個

ページTOPへ

ピンアサイン

■RS232C側コネクタ

[M3ネジ端子台10ピン入出力]
方向は本ユニットからみたものです。
1-9番はDSW2-10により短絡あるいは開放
4-6番はDSW1-4にて短絡あるいは開放

ピン番号 信号名称 入出力方向
1
2 TXD 出力
3 RXD 入力
4 DSR 入力
5 GND
6 DTR 出力
7 CTS 入力
8 RTS 出力
9
10 FG
■4線式RS485側コネクタ

[M3ネジ端子台10ピン入出力]
・外部電源出力は、内部ジャンパー設定によります。
・出力電圧は主電源電圧の電圧になります。

ピン番号 信号名称
1 TXD+
2 TXD-
3 GNDi
4 RXD+
5 RXD-
6 GNDi
7 外部電源出力:+V
8 外部電源出力:GND
9 主電源入力8~32V:+V
10 主電源入力:GND


ケーブルについてのご注意

RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。


[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
RS422/4線式RS485の場合
RS422/4線式RS485の場合
ドレン線:GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。


[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
RS485の場合
RS485の場合
ドレン線:GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。

RS422/RS485推奨ケーブルについて

ページTOPへ

オプション

SSTKD-01
4,290円
(税込)

SSTKD-01


DWPシリーズ 電柱取付用金具
DWP-CBL-232-2.8m
9,955円
(税込)

DWP-CBL-232-2.8m


RS232Cケーブル 2.8m
Dsub9ピン(メス/インチ)⇔棒端子
DWP-CBL-232-4.8m
9,955円
(税込)

DWP-CBL-232-4.8m


RS232Cケーブル 4.8m
Dsub9ピン(メス/インチ)⇔棒端子
DWP-CBL-232-9.8m
9,955円
(税込)

DWP-CBL-232-9.8m


RS232Cケーブル 9.8m
Dsub9ピン(メス/インチ)⇔棒端子
DWP-CBL-4W485
9,955円
(税込)

DWP-CBL-4W485


DWP-4W485i-TR-DC用RS485ケーブル 棒端子加工
長さ指定:8500円+(550円/m)
※200m以上はケーブル中継が必要になります
シールド付き4対ツイストペアケーブル (屋内用)

シールド付き4対ツイストペアケーブル (屋内用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.5mm/単線/外径6.2φ
屋内用(550円/m)
シールド付き5対ツイストペアケーブル(屋内用)

シールド付き5対ツイストペアケーブル(屋内用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.32mm(AWG28)/撚り線/外径7.3mm
屋内用(550円/m)
シールド付き2対ツイストペアケーブル(屋外用)

シールド付き2対ツイストペアケーブル(屋外用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.54mm/撚線/外径:7mm
屋外用:(850円/m)
シールド付き4対ツイストペアケーブル (屋外用)

シールド付き4対ツイストペアケーブル (屋外用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.5mm/単線/外径:10.0±3mm
屋外用:(850円/m)
シールド付き5対ツイストペアケーブル(屋外用)

シールド付き5対ツイストペアケーブル(屋外用)


RS422/RS485/4線式RS485用両端バラケーブル
線径0.54mm/撚線/外径:8.5mm
屋外用:(850円/m)
DWP-CBL-DC
10,285円
(税込)

DWP-CBL-DC


DWP-WPS30W-DC24V/DWP-WPS50W-DC30V用DC電源ケーブル
長さ指定:8500円+(850円/m)
